G系列标准机型

• 高性能标准型　G25型
• 高性能标准型　G50型
• 高性能加长行程型　G50L型

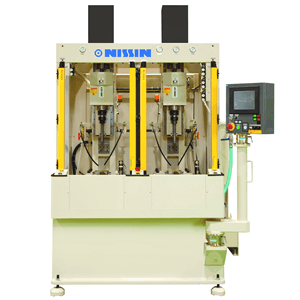

高性能标准型 G25型

概要

●可覆盖加工孔径φ3 ～φ40
●因充实的功能提高生产效率

配置表

规格			G25
加工轴数			１轴	２轴
加工范围	孔径		φ3〜φ40
	长度		80mm
驱动方式	主轴旋转用		伺服电机
主轴转速	可用转速域		１〜3,000rpm(同步齿形带)
主轴行程	速度	最大	40m/min
	移动量	最大移动量	200mm
		最小设定值	0.01mm
珩磨石扩张	扩张方式		定量扩张式
	扩张量	最小设定值	0.1μm/1扩张
可选加工程序数			30种
设备重量			1,500kg	2,300kg
外形尺寸	宽度		1,180mm	1,660mm
	进深		1,760mm	1,760mm
	全高		1,940mm	1,940mm

因为加工长度和加工条件有可能无法用足最大转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。

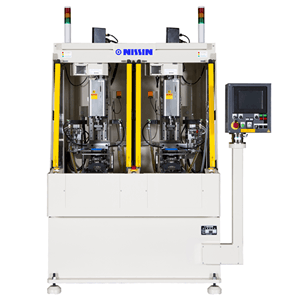

高性能标准型　G50型

概要

●可覆盖加工孔径φ4～φ100，孔长至130mm的工件范围
●并可对应多品种少量生产

配置表

规格			G50
加工轴数			１轴	２轴
加工范围	孔径		φ4〜φ100
	长度		130mm
驱动方式	主轴旋转用		伺服电机
主轴转速	可用转速域		１〜3,000rpm(同步齿形带)
主轴行程	速度	最大	30m/min
	移动量	最大移动量	300mm
		最小设定值	0,01mm
珩磨石扩张	扩张方式		定量扩张式
	扩张量	最小设定值	0.1μm/1扩张
可选加工程序数			30种
设备重量			1,600kg	2,500kg
外形尺寸	宽度		1,180mm	1,660mm
	进深		1,870mm	2,200mm
	全高		2,220mm	2,200mm

因为加工长度和加工条件有可能无法用足最大转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。

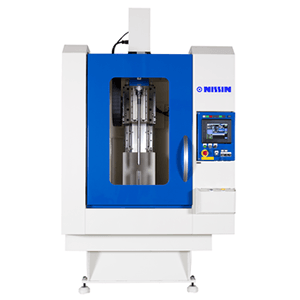

高性能加长行程型　G50L型

概要

●主轴带主・副双行程机构，实现了长行程设备的紧凑化。
●如果条件符合，可加工MAX350孔长的工件
●达成生产效率提升25%，节能90%的效果

配置表

规格			G50L-MM1
加工轴数			１轴
加工范围	孔径		φ4～φ50(φ100）
	长度		300mm(350mm)
驱动方式	主轴旋转用		伺服电机
主轴转速	可用转速域		1,500rpm(同步齿形带)
主轴行程	速度	最大	40m/min
	移动量	最大移动量	600mm(ダブルスライド)
		最小设定值	0.01mm
珩磨石扩张	扩张方式		定量扩张式
	扩张量	最小设定值	0.1μm/1扩张
加工程序数			30种
设备重量			2,500kg
外形尺寸	宽度		1,460mm
	进深		2,100mm
	全高		2,800mm

因为加工长度和加工条件有可能无法用足最大转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。
