G系列单元机型占地面积小,
可柔性对应生产工艺的变更。

只有单元式才能实现的设备交付后的追加增轴和转用。以前所没有的柔性型珩磨生产线。

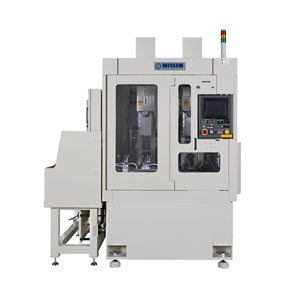

高性能单元式 F25G型

概要

●G型单元式珩磨机是覆盖孔径φ3〜φ40的加工对象,柔性化的珩磨生产线。
●根据所要目的可进行自由组合。

「3种单元」可自由组合的珩磨机生产线增加珩磨设备的附加价值

正因为是单元式所以可行:设备交付后的追加增轴和转用。以前所没有的柔性型珩磨生产线。

  • 投入单元式工件上料用模块。分2种:手动型和自动型 可选。也可以用自动型取代手动型,或用手动型取代自动型。另外,也可以在投入单元上设置工件排出功能。

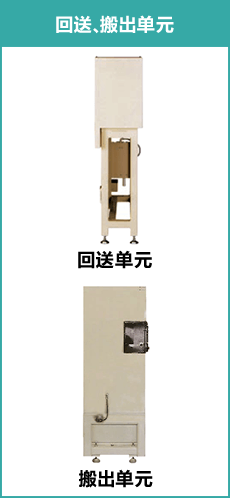

  • 回送单元是将工件回送至投入位置的单元。是在投入单元具有手动或自动工件排出功能时使用。 排出单元用来排出加工完成工件。可根据前后工艺设计选用。


只有单元式才能实现的设备交付后的追加增轴和转用。以前所没有的柔性型珩磨生产线。

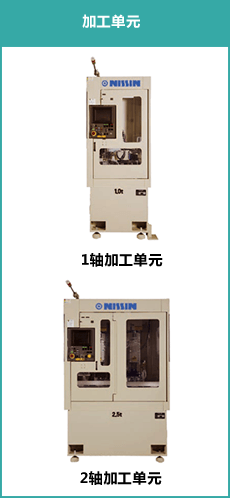

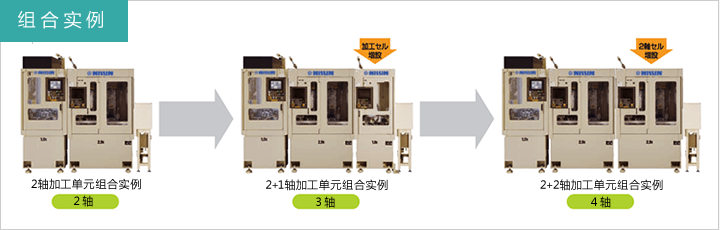

加工单元的组合

因加工单元的追加 可实现缩短加工时间・提高加工精度・增加切削余量

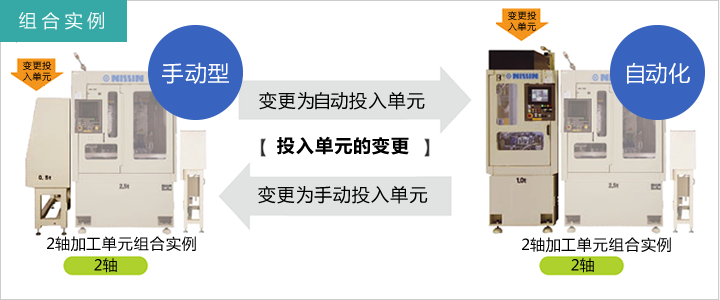

手动机和自动机变更的活用实例


因投入单元的变更 实现自动化・手动化的转变

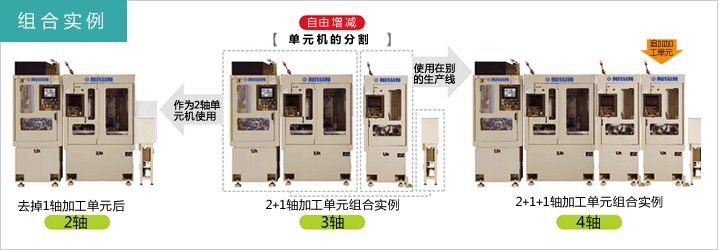

进行拆分转用至其他生产线

因生产量的变更 提高其他生产线的能力


配置表

规格 F25G
珩磨轴数 1轴 2轴
加工范围 孔径 φ3〜φ40
孔长 80mm
驱动方式 主轴旋转用 伺服电机
主轴转速 转速可选范围 1〜3,000rpm(同步齿形带)
主轴行程 速度 最大 40m/min
移动量 最大移动量 200mm
最小设定值 0.01mm
珩磨石扩张  扩张方式 定量扩张方式
扩张量 最小设定值 0.01μm/1扩张
可选工步数   30种
设备重量 2,000kg 2,500kg
外形尺寸 宽度 785mm 1,285mm
进深 2,190mm 2,135mm
全高 2,100mm 2,100mm

因为加工长度和加工条件有可能无法用足最大转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。

高性能单元式 F50G型

概要

●G型单元覆盖了φ4〜φ100加工孔径的柔性珩磨生产设备。
●可根据需要自由组合构筑。

「3种单元」可自由组合的珩磨机生产线增加珩磨设备的附加价值

只有单元式才能实现的设备交付后的追加增轴和转用。以前所没有的柔性型珩磨生产线。

  • 投入单元式工件上料用模块。分2种:手动型和自动型 可选。也可以用自动型取代手动型,或用手动型取代自动型。另外,也可以在投入单元上设置工件排出功能。

  • 回送单元是将工件回送至投入位置的单元。是在投入单元具有手动或自动工件排出功能时使用。 排出单元用来排出加工完成工件。可根据前后工艺设计选用。


只有单元式才能实现的设备交付后的追加增轴和转用。以前所没有的柔性型珩磨生产线。

加工单元的组合

因加工单元的追加 可实现缩短加工时间・提高加工精度・增加切削余量




手动机和自动机变更的活用实例


因投入单元的变更 实现自动化・手动化的转变


进行拆分转用至其他生产线

因生产量的变更 提高其他生产线的能力


配置表

规格 F50G
珩磨轴数 1轴 2轴
加工范围 孔径 φ4〜φ100
孔长 130mm
驱动方式 主轴旋转用 伺服电机
主轴转速 转速可选范围 1〜3,000rpm(同步齿形带)
主轴行程   速度 最大 30m/min
移动量 最大移动量 300mm
最小设定值 0.01mm
珩磨石扩张 扩张方式 定量扩张方式
扩张量 最小设定值 0.01μm/1扩张
可选工步数   30种
设备重量 2,000kg 3,000kg
外形尺寸 宽度 785mm 1,285mm
进深 2,190mm 2,135mm
全高 2,230mm 2,230mm

因为加工长度和加工条件有可能无法用足最大转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。
